紙クレードル for INFOBAR C01作成話。

0
    先日ツイートはしましたが、INFOBAR C01用に紙クレードル(充電機能付き)を作ってみたので、うpします。

    お約束ですが、DIYモノなので、コレによっておきた不具合やその他トラブルには一切責任を負いません。自己責任でお願いします。

    あと、「紙クレ」は東ラ技研さん(http://tokiolapalm.cool.ne.jp/giken/index.html)が掲載されているもので、そちらのアドエス用(http://tokiolapalm.cool.ne.jp/giken/20070716paper/cradle.htm)をベースに利用させていただきました。

    一応できたの図w

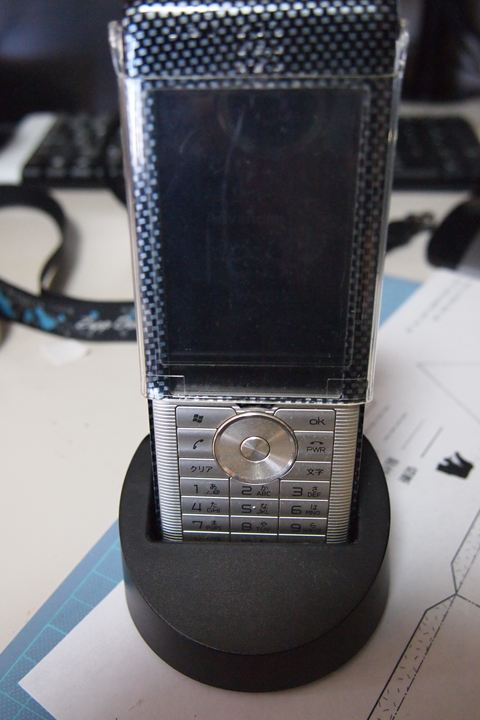

    まず、なんでアドエス用の紙クレから作ろうと思ったかというと、今も枕元にあるアドエス+充電台(純正改)を見て、正面から見たらINFOBAR C01と同じくらいじゃね?と思ったところから。

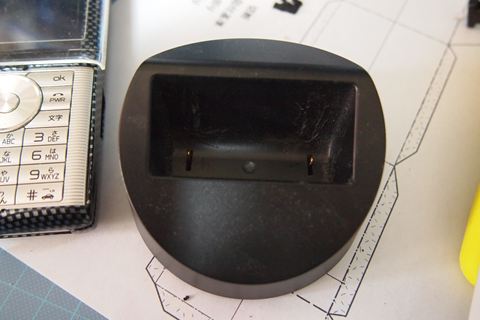

    まもるくんが付いてるので、ちょっとキツキツ(充電台側は加工済み)です。

    奥の壁側の突起を削ってありますw

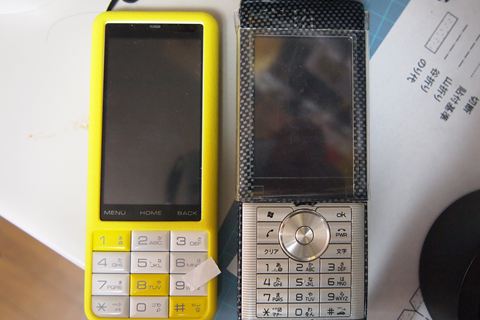

    とりあえず端末自体を比べてみる。
    ちょっとアドエスのほうが大きいかな?

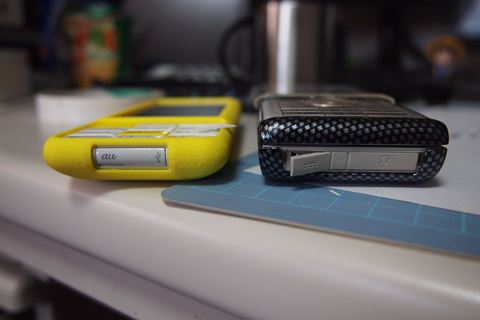

    厚みは当然アドエスのが大きいけど、シリコンカバーを付けたC01も意外とw

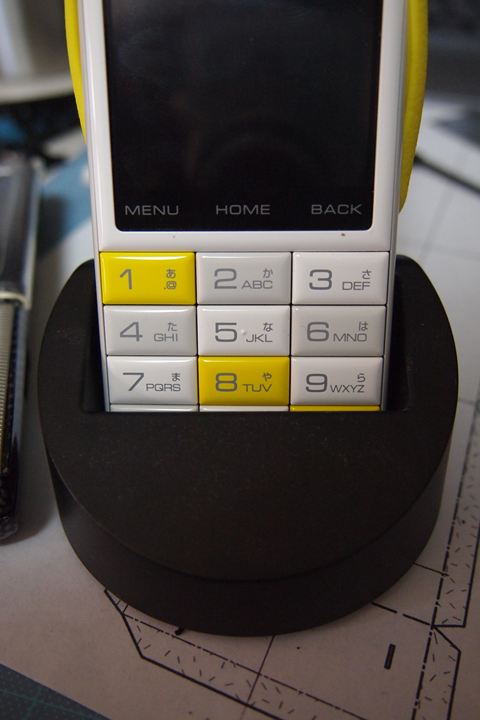

    で、とりあえず挿してみるw
    シリコンカバーをつける前に試したときはぴったり位やったんですが、シリコンカバーがあるとちょっとキツイ(ノ∀`)
    現に、シリコンカバーをめくってみると
    ぴったり(気持ち余裕があるくらい)はまります。
    でも、この状態で充電できるように改造するのもなぁ(ちょっと考えたけどw)ということで、紙クレを利用することに。アドエスの時、この純正充電台が発売されるまで間があったので、実際作りましたし。

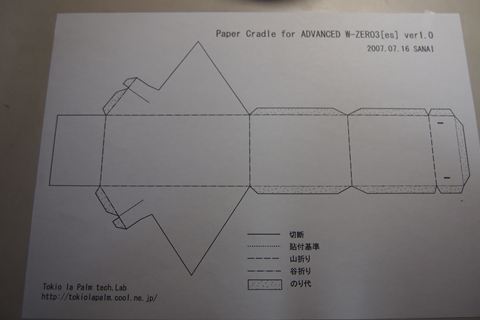

    まずは型紙を印刷。アドエスのサイズに合わせると、幅がきつそうなので、ちょっと考えます。
    余裕持って10mm位広げればいいだろう、ってことで

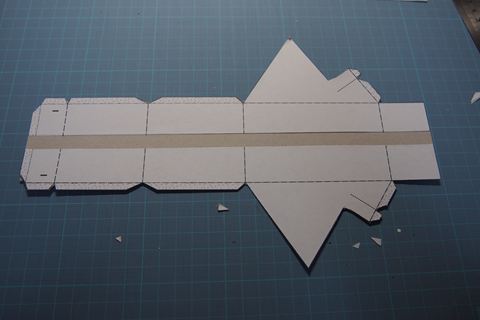

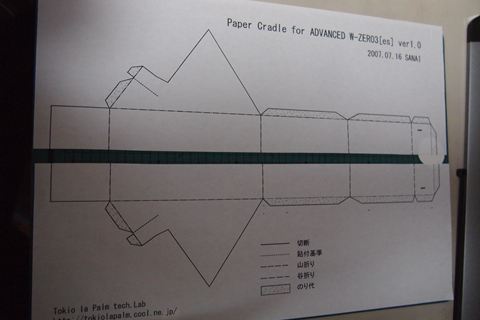

    型紙を半分にカット。

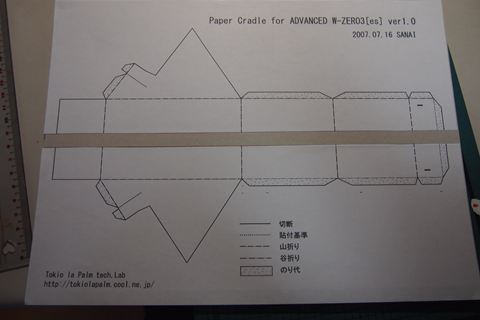

    隙間が一定(今回は設定した10mm)になるように、素材となる厚紙に貼り付けます。
    久々にスプレーのり使おうとしたら、詰まってて出ない出ないwww
    何とか出るようになったので助かりました^^;
    今回、思いつきで作ったので、厚紙はプリンタ用紙(写真用紙とかマット紙とか)の袋に入ってる補強用の厚紙を使いましたw

    こいつをカットして…

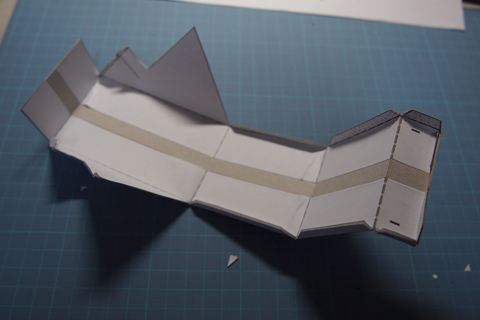

    折り目をつけます。

    この状態で仮組みして
    雰囲気とサイズを確認。
    まぁいいでしょう。

    で、ただの置き台にするなら、このまま貼り付け作業を行えばいいんですが、充電台として使いたいので、microUSBの端子をつけなきゃいけません。

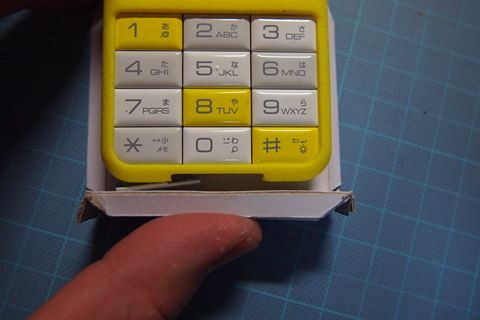

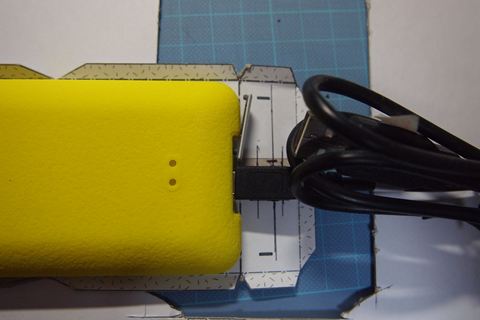

    フタをとっちゃってもいいんですが、とりあえずはフタを横に回した状態でおkなように端子の高さを確認。

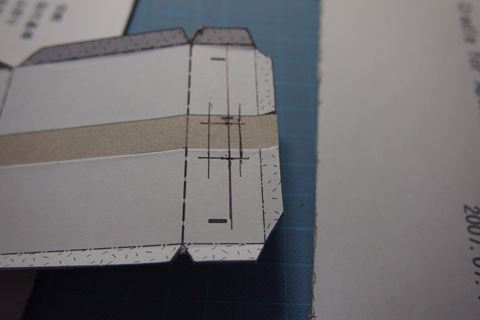

    左右上下位置も定規(ノギスを取りにいくの面倒だったしw)で大体測定して目印をつけてから

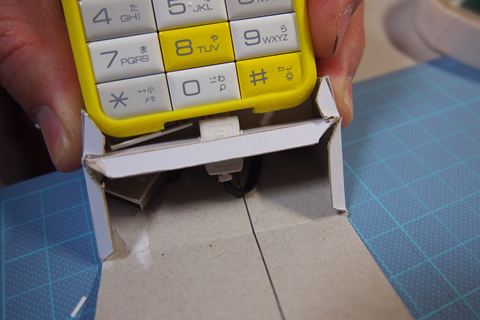

    現物あわせして、位置確認。
    この写真に写ってるケーブルだと、組み立てたときに高さがありすぎてうまく組めないので、クレードル自体を大きく作り直そうかと思いましたが、

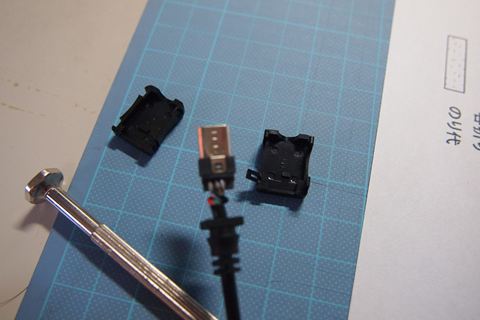

    BTのヘッドセットについてきた充電用のmicroUSBケーブルが、パッと見でバラせそうやったんで、早速分解(`・ω・´)b

    灰鰤用に買った巻き取りタイプのケーブルでもいい感じでした。勿体無いから使いませんでしたが。

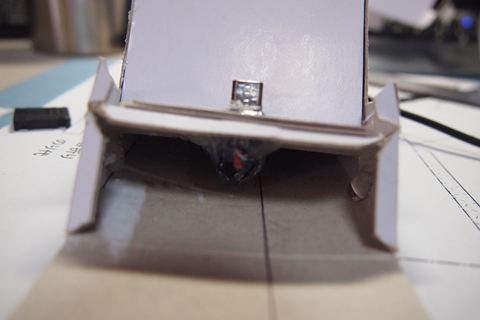

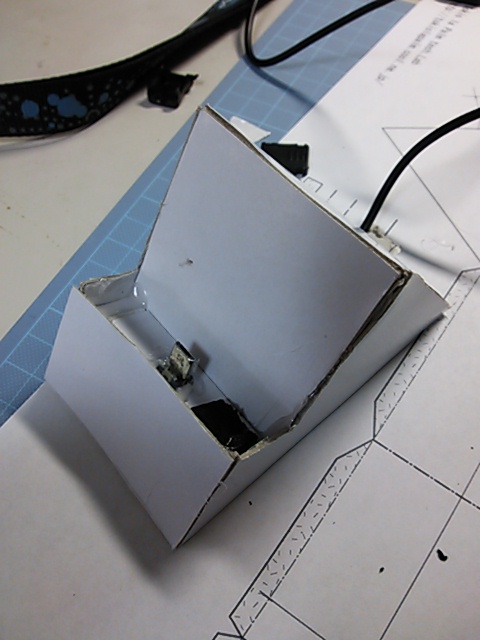

    端子位置を確認した所で、端子をホットボンドで固定。

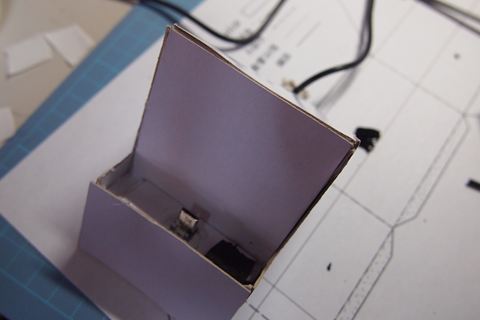

    ケーブルを後ろから引き出したらだいたい完成。
    各部の接着(両面テープとホットボンドを併用しましたよ、今回は)を済ませたら

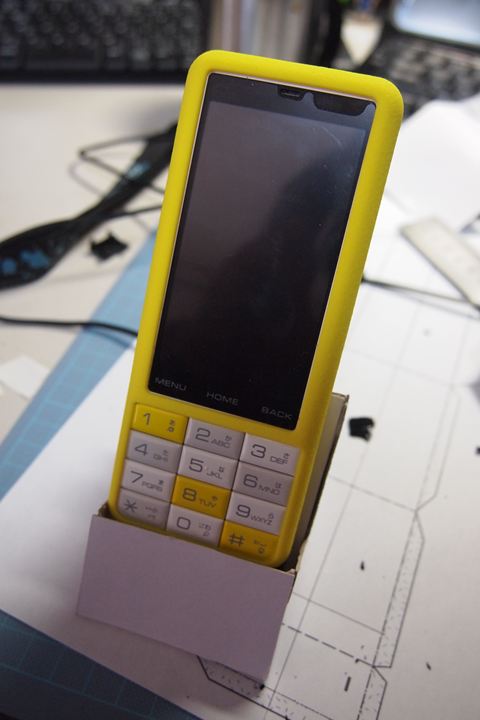

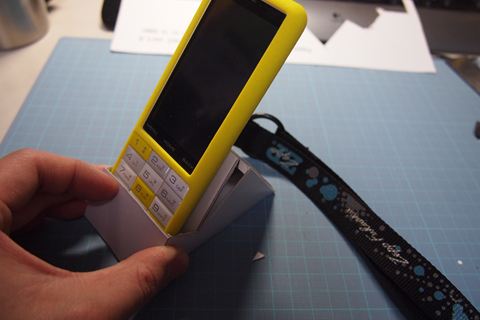

    完成ヽ(・∀・)ノ ワチョーイ☆

    充電端子部の高さがあるので、あと5〜10mm収納部の高さが欲しかった所ですが、とりあえず安定してます。microUSBが刺さってるからやけどw

    USBへの5Vの供給源はPHOTONについてきたアダプターを使いました。なぜか出力表記が「5.1V」でしたが、問題はなさそうです、今のところw
    iPhone(たぶん3GSの)の充電器では充電になりませんでした。なんでだろう?

    ま、そんなやっつけ仕事なINFOBAR C01の紙クレードル話でした。
