作業灯改(?)製作。

0
    先日球切れになったハロゲンタイプの作業灯。




    この手のヤツって球だけ買うと高くつく(下手すると新しいの買った方が安いw)パターンなので、改造してみることにしました(笑)

    って言うのもかなり昔に買ったオーディオQさんの回路が作ったまま転がってたから←



    もう今は売ってないAC100Vからトランスレスで降圧して、LED10個直列を点灯させる回路です。
    (今売ってるのは50mAタイプとか?コレは20mAタイプです)

    とりあえず作業灯をバラします。

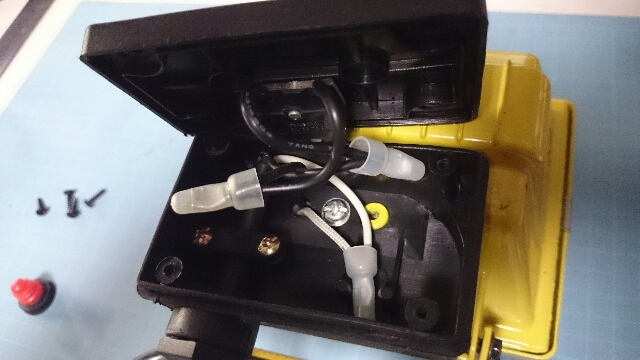

    スイッチのある裏面。ここに回路も納められそうです。
    (ネジ4本外すだけ)

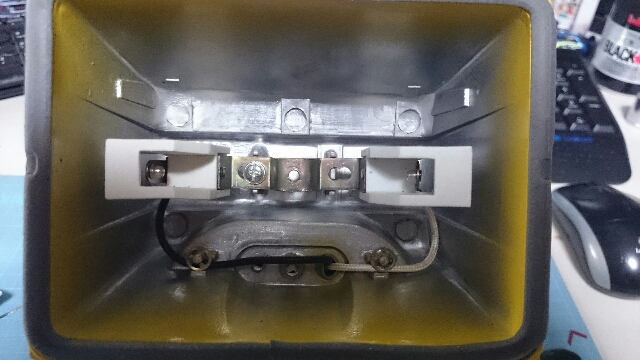

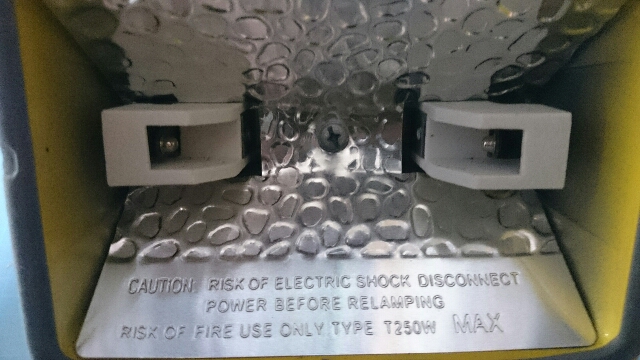

    表側も球替えるように蓋(カバー)をあけて、球を外したら、まずリフレクターを止めてるネジがあったので、コレをはずします。



    リフレクターが外れたら球の固定部分なので、ここもネジを外してバラします。
    元々100Vが直接来てるだけなので簡単ですね。

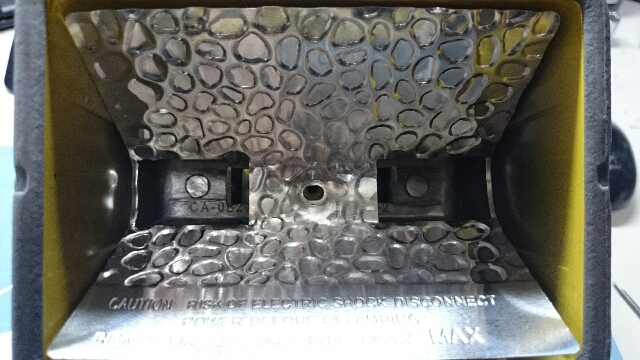

    球の固定部分が外れたら、リフレクターを戻してみて雰囲気をみます。

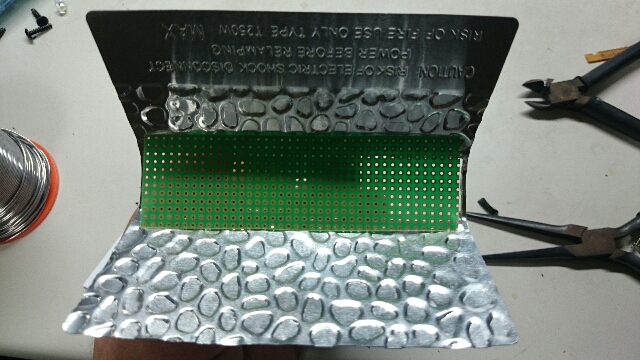

    素直に2列並べるのが無難ぽいので、それらしくフレキシブル基板を切り出します。思いつきでやってるので割とテキトーです←

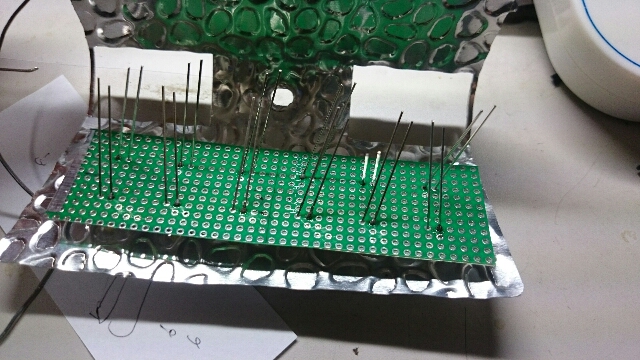

    LED(鉄兜)を並べてまず片足だけはんだ付け。
    元の回路の設定は10個直列ですが、その設定がVf=3.6Vで20mAだったので、Vf=3.2Vの鉄兜12個にしてみました。(特に計算してませんが、回路の出力が36VなのでLEDの負担が少なくなるように)


    直列に繋ぐだけなので、普段より簡単です(笑)

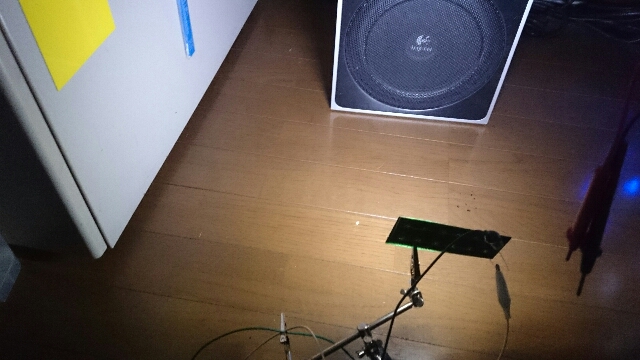

    足下で点灯チェック(`・ω・´)b
    (一応LED繋ぐ前に回路の出力電圧はテスターで確認しておきました)

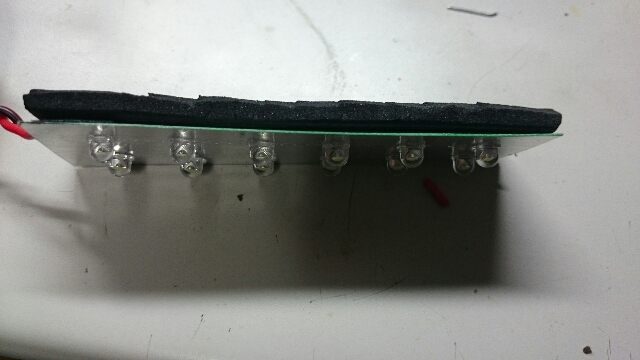

    点灯OKだった(実は最初1ヶ所繋がってなくて点かなかった^^;)ので、絶縁用に黒セルスポンジを貼りました。リフレクターは導通するタイプだったのでね。
    因みに今回ワンピースリフレクターも使おうかと思いましたが、元々のリフレクターが生きなそうだったので止めました。


    リフレクターを本体に戻して、基板を両面テープで固定。
    軽いし、車の中で使うようなものじゃないので、それなりに。

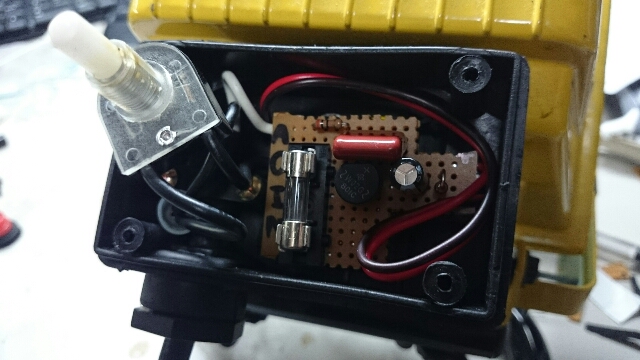

    回路もLEDからの配線を出力側に繋いでから、裏面の絶縁処理をして、ケース内に固定。
    スイッチが干渉しそうだったので、ケースに穴を開けなおして、スイッチをオフセットしました。

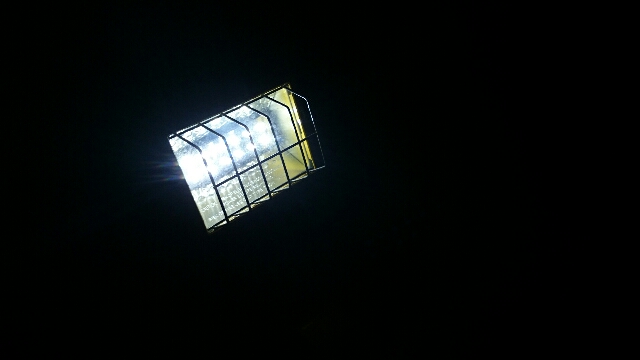

    外に持ち出して点灯チェック……撮ると分かんないねw

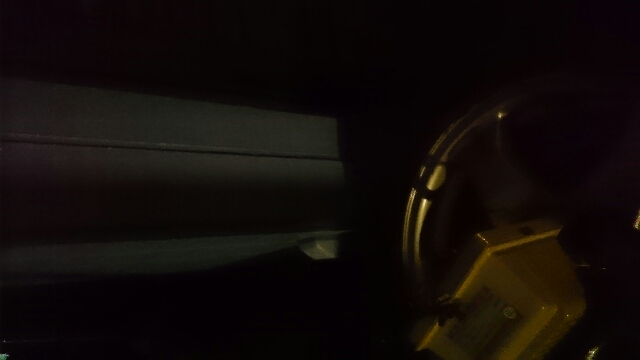

    非点灯時(ただしスマホのカメラはオートで撮影(フラッシュオフ))

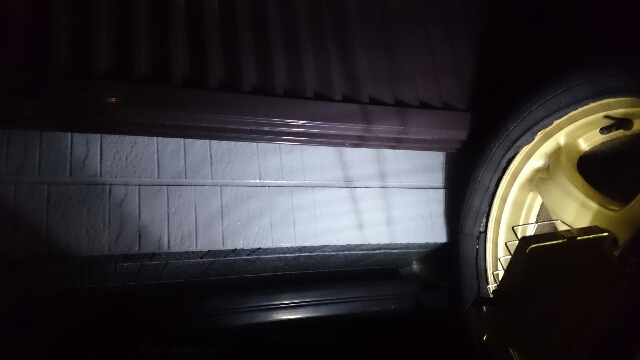

    点灯時。
    まぁ何も無いよりは明るい←当たり前w

    ま、元々のハロゲンの明るさは無いですが、簡単な回路で、多少の補助照明にはなると思うので、ヨシとしましょう(笑)
    工作意欲は一応満たせたし←

    ※100Vを扱うものなので、作業は慎重に。マネする場合はもちろん自己責任でねw

    ※アプリでUPしたら画像がすべて横になってしまいました…(´・ω・`) もう面倒なのでそのままで…

    LEDライト。

    0
      カテゴリは微妙に違うけど^^;
      久々に100均に行ったので、何と無くこんなものを仕入れてみました。

      そのまま使う気なんかさらさら無くて、改造しようと思って、ですがね(笑)

      100均に行ったのはネックストラップの端末側部分を仕入れるためだったけどw(もちろん部品とかじゃなくネックストラップを買うんですがw)

      ボタン電池のタイプはランニングコストが高くつくので、単4を使うやつで。

      まずボディがプラスチックのやつから。
      電池は専用のBOX(?)に入れる感じです。ちなみにもう1つの

      アルミボディのやつも電池入れるやつは共通でした。


      「ビッグレンズで強力照射」って書いてるだけあって割と明るいです。


      早速LED部分分解(笑)
      プラスの端子にもなってるネジを外せば簡単に外れました。改造しやすいなコレw


      ざっくり回路図書くとこんな感じ。LEDが3個並列になっててチップ抵抗が1つ。
      チップ抵抗にプリントされてる文字は「4R7」。ググってみたら、4.7Ωとか!

      LEDのVfを白色LEDの20mAでありそうな3.5v(それ以上にしちゃうとエネループ3本の時の3.6vで計算出来なくなるのでw)で計算してみると3.6vで約21mA(が3つに分かれるので7mA)、普通の電池3本だと4.5vで約213mA(各71mA???)って計算になっちゃいますが…^^;
      まぁ耐久性とかあんま考えずに…もうちょっと多いIfで計算してあるんでしょうねぇ。Vf=4vだとだいたい各36mA位になるはず…なので。


      アルミボディの方。同じ電源でパッケージの連続使用時間がプラスチックのやつの倍位あるのと、特にレンズとかってわけじゃ無いのでこっちのが暗いですね。
      完全にアルミボディ目当てじゃないと意味無さげ(違?)。青があったらいいんやけどなー←

      こっちは先端部が分解出来ないので、LED部分の改造は難しそうですねぇ(´・ω・`) LED部分は固定されてるぽいし…
      普通に使うか(笑)

      ちなみにほぼ同条件で天井を照らしてみると…

      プラスチックボディの方。


      アルミボディの方。

      見た目は安っぽいですが、そのまま実用するならプラスチックボディの方が良さそうです。

      さて…改造はまた後日w



      こないだの工作品。

      0
        こないだ作った、なぞの物体(笑)

        どこに置いたかってーと、ベッドサイド。
        メタルラックの設置やら何やらで若干壁から離す位置にしたので、それで出来る隙間を塞いでやろうと。あと5〜10cm位余裕があれば、それこそCDとかDVDを置く棚を作るなり、買ってくるなりしたんやけどw

        とりあえず「ai」の空箱と、ごっちん水やら(←いつのやねんw)を置いてみましたがwww


        マットレスをずらすと
        こんな感じ。補強がてら余ってた1×4材で入れた横棒は、一応ベッド側の高さとあわせてあります。
        何か隠せそうwってかその感じが狙いwww
        ま、何を収納するとか考えてないけど。

        ちなみに設計図らしきものは…
        コレ(爆)
        買出しのメモと、作りながらメモとか計算とかしたのがあるから元はもっとスカスカやったけどw
        ま、作ってるときは、基本的には脳内と感覚だからねーwww D.I.Yだし。
        複雑に組み合わせるような場合は、また別やけど^^;


        今日の買い物。

        0
          Twitterの方で、作ったものを先にうpしちゃいましたが。

          DらーでMTオイルの交換をした後、ビバホームで長居(笑)
          まぁ、今回は買うつもりの長居ですがねw

          安いし使いやすいので、DIYの定番(と思ってる)2×4材を最近良く使うけど、前に買ったジクソーでは結構大変w まぁ曲線とか切るなら、ジクソーがいいんやけど。

          で、一応値段見て…と思ってみてみたら、今持ってるジクソーと同じ、RYOBIのMYシリーズの丸のこが¥6,980。他と比べて安いかどうかは別として、SVHに売ってたのはコレが最安。同じRYOBIの違うタイプも同じ値段やったけど、どうせならMYシリーズで揃えた方が見栄えもいいし。

          あと、かなり前から家にある電動ドリルドライバ(ナショナルの充電式)の充電パックが駄目駄目になってて、数分しか使えない状態やったんで、ACタイプをアマゾソとかで物色してた中、PBのやつが¥1,980(・∀・)♪
          アマゾソの安いやつでも2千円台やし、とりあえず使えればいいので(どうせ仕事とかじゃなくDIYやし、壊れたら買い換えればいい値段)買っとく事に。
          で、おっちゃんに言ったら、展示現品の2つしか無いとかw
          値札つけますね〜なんて言って、ゴソゴソしてる間にサンドペーパーを見に行ってたら、箱があったとかで、結局箱付きに。まぁ要らんけどね(笑)

          ホントはサンダーも欲しかったけど、さすがに今回は回避^^;
          同じくRYOBIのMYシリーズのサンダーが¥3,980やったんでそのうち買おうっと。


          工具と2×4材,1×4材(各6F)を台車にのせて平日にホームセンターにいるのに、格好はごくフツーっていう、ちょっと浮いた感じで買い物済ませてきましたwww


          とりあえず、帰ってきてできたのは。。。
          壺っぽいのは気にしないw
          うちも何でコレが傘立てになってんのかよーわからんしwww

          で、これがどう使われるかはまた川*’ー’)ノシ
